この線はきっと、未来の製造現場へのスタートラインになる。

フレームの組立に欠かせないケガキ作業。この作業を自動化する「KEGAKIX」(ケガキックス)は、組立工程での確認時間を短縮しトータルで約24%もの組立工数削減を実現。このマシンの描く精緻な線。この線は製造現場を大きく変える現場DXへのスタートラインです。

KEGAKIXによる時間コスト削減事例

コスト削減事例 コスト削減事例

お問合せフォーム

個人情報保護について」をお読みいただき、同意の上で入力へお進みください。

お客さまの情報をご入力ください

会社名
支店名
部署名
郵便番号
都道府県
市区郡町番地
建物名・部屋番号
担当者名
フリガナ
役職
ご希望の連絡方法
メールアドレス
電話番号
FAX番号
お問合せ内容

ケガキロボットの特長

単純作業はロボに任せ人は仕事に集中する。

KEGAKIXの印字精度は、±0.2mm以内。
高精度な単純作業をロボットに任せ、人間は他の“仕事”に集中。
製造現場は人とロボットとの協業で進化を続ける。

印字有効範囲

  • X方向 2500mm※
  • Y方向 300mm
  • Z方向 200mm

第2原点を使用した場合は左右1000mmずつ

画像01
画像02

印字精度± 0.2mm以内

対象フレーム

長さ
100mm ~ 2500mm まで
シリーズ
SF/GF
SF

正方形

正方形01
正方形02
正方形03
正方形04
正方形05
正方形06
正方形07
正方形08
正方形09

長方形

長方形10
長方形11
長方形12
長方形13
長方形14
GF

丸型

丸型01
丸型02
丸型03

Tスロット付き

Tスロット付き

連結型

連結型01
連結型02

対象外フレームについて

以下のような異形フレームはKEGAKIXでは使用対象外です

SF

1列R

1列R

2列R

2列R

1列30度

1列30度

1列45度

1列45度

1列60度

1列60度

1列L

1列L

など

など

GF

丸型

丸型

連結型

連結型

フラットバー付き

フラットバー付き

DINレール付き

DINレール付き

リニアスライダ用

リニアスライダ用

梁用

梁用

など

など

1本から対応可能

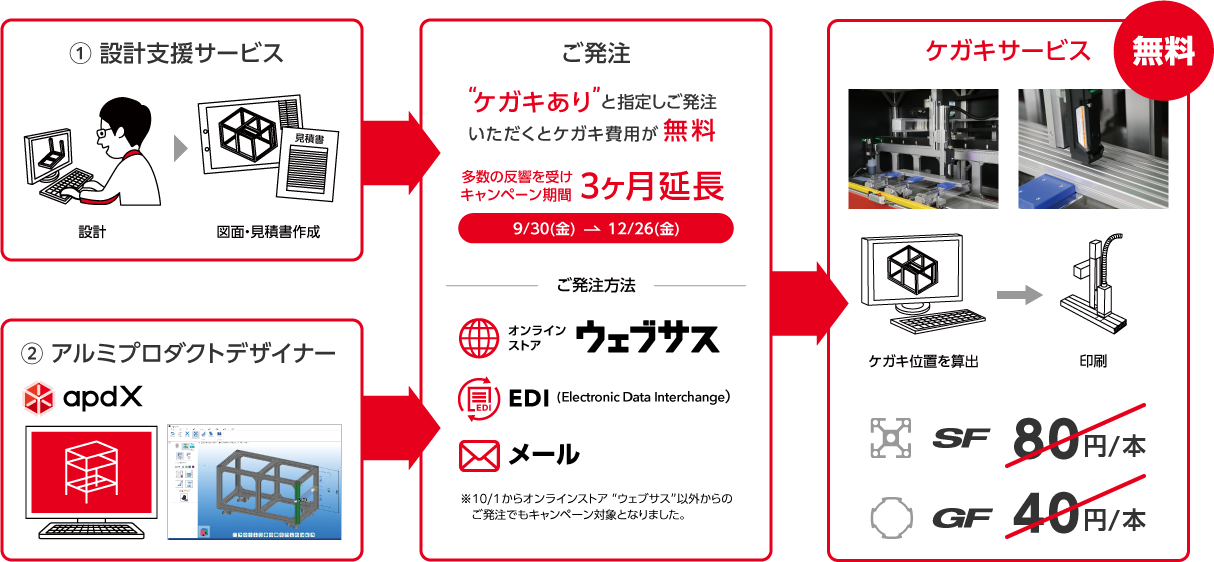

SUSケガキサービス

SUSではケガキ作業を代理で行うサービスもございます。お気軽にご相談ください。

SF画像

SF 80円/本

GF画像

GF 40円/本

ケガキロボットの詳細

ケガキの常識を変える。

データを読み込みフレームセット、最後にボタンを押してスイッチオン。
私たちは、従来のケガキの常識を変えるロボットを完成させました。
「KEGAKIX」

kegakix01
kegakix02
製品名称
KEGAKIX (ケガキックス)
基本仕様
筐体
本体サイズ(幅 ・奥行き・高さ)
3326 × 996 × 2765mm
型式
ZFシリーズ
重量
700kg
アンカー
M12×8箇所
動力
電源
10KVA(3φ200V 50/60HZ 30A)
空圧源
0.5MPa以上
足回り
アジャスタ
キャスタ
筐体
型式
ZFシリーズ
アンカー
M12×8箇所
足回り
アジャスタ
キャスタ
ローダ
最高速度(X・Y・Z軸)
2500・2500・480mm/sec
フレームセット
テーブル(奥行き)
300mm

複数本のフレームを同時にセットできます

印字方法
インクジェットプリンタ
RoHS2(改正RoHS 10物質)に対応
インク
カラー
種類
MEKフリー(有機溶剤中毒予防規則に対応不要)

有機溶剤メチルエチルケトンを含まない「MEKフリーインク」を採用。排気設備の設置や責任者の任命、健康診断の実施など、有機溶剤中毒予防規則への対応は必要ありません。

オプション治具
GFセット治具
GF:N、S、G、Lシリーズ  GF-W:N、S、Gシリーズ  各6個
